【ＳＯＮＹ　ウォークマン　ＷＭ−ＦＸ１】修理内容
外観

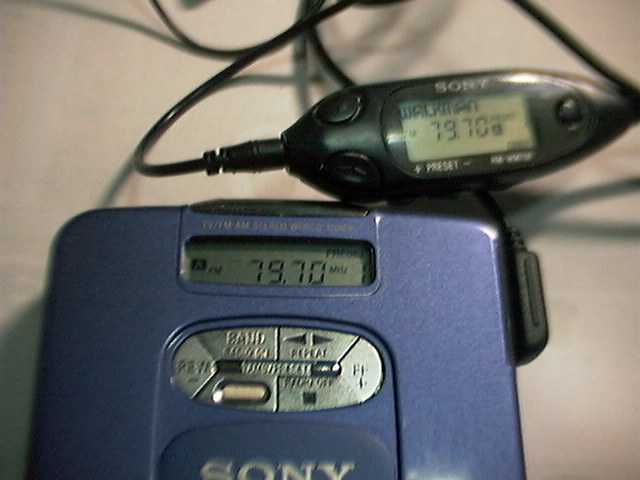

ＷＭ−ＦＸ１全体の画像 中央の操作スイッチのカバーシャッターが半分開いているのがわかるかな？	リモコン操作部分の画像 ＦＭ波を受信中

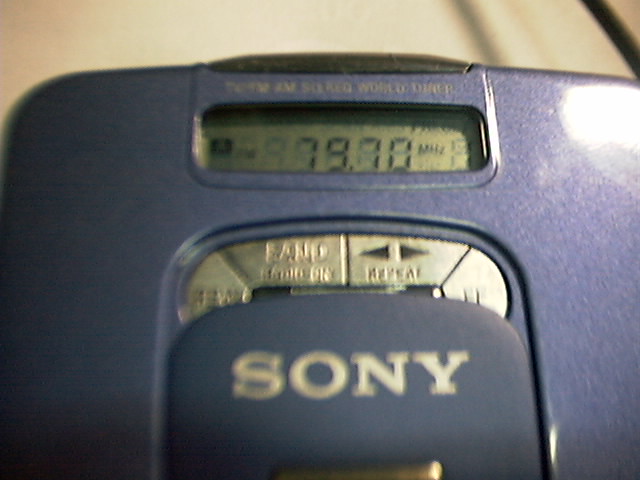

本体表示部分・操作スイッチ部分 周波数などが表示される	カセット挿入部分の画像 縦開きで挿入する構造になっている
分解・修理作業

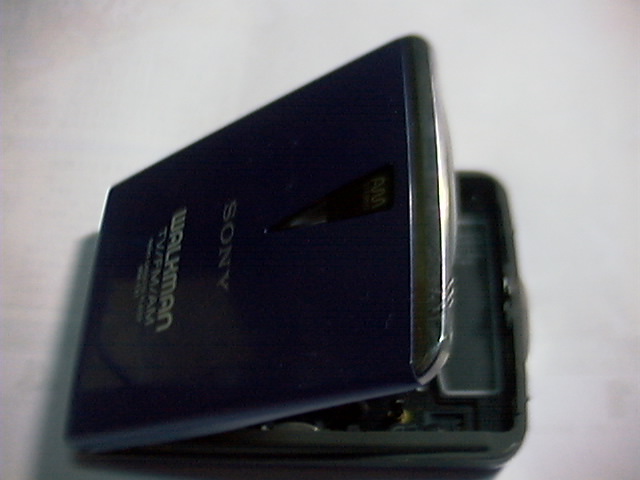

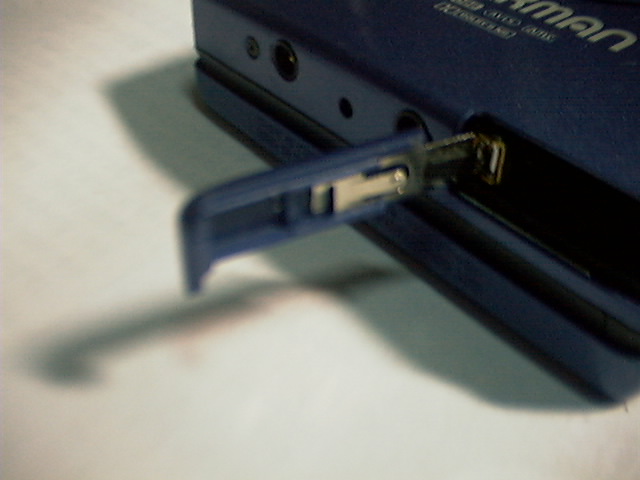

分解作業の最初の作業 まず、この画面中央部のガム電池挿入部分の蓋（ふた）を取り外す 裏側で金具が引っかかっているだけなので、引っかかりを外すと抜ける	次に、外側に見える小さなネジ５個を外しておく（裏側に当たるネジは外さなくても良い） 画像のように、電池側のカバーを少し押し上げるようにケースを外す 反対側は爪が噛んでいるので全体を一気に外してはいけない！

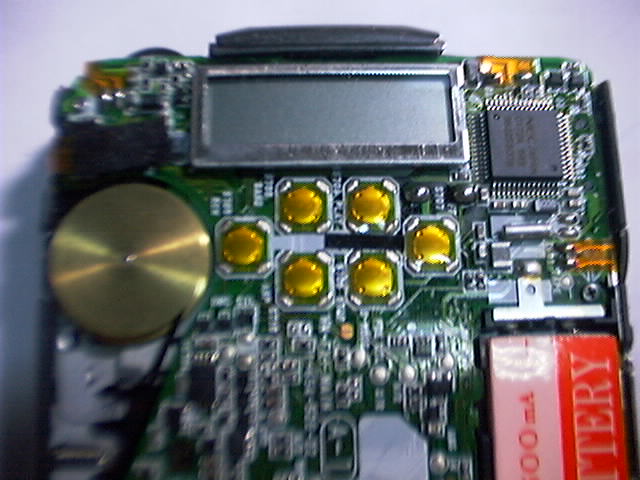

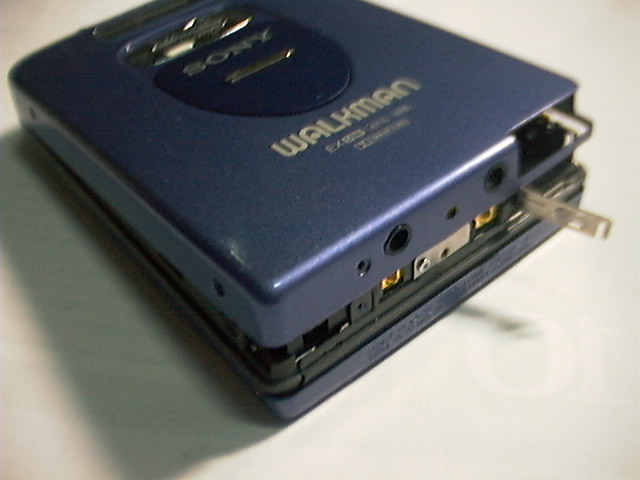

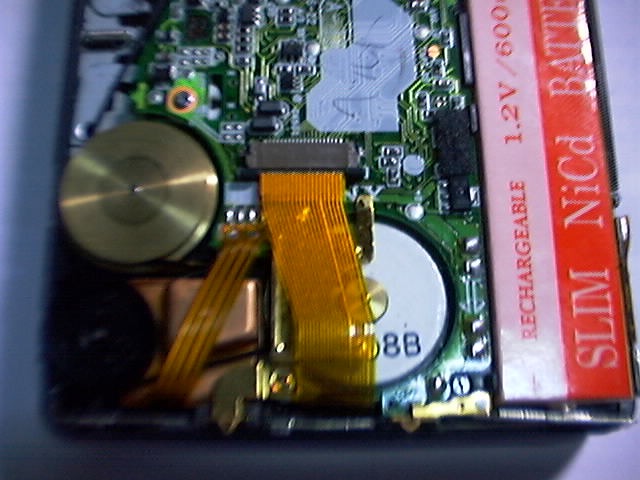

ボリュームスイッチ側を、爪を壊さないように外す ボリュームが挟まっているので、横にスライドする感じで外すのが良い 画像は、内部の液晶表示部分付近	内部のガム電池やモータ付近部分の画像 赤色のガム電池は、秋月電子で購入したのガム電池 中身をチェックするが、特に異常は無い感じがする

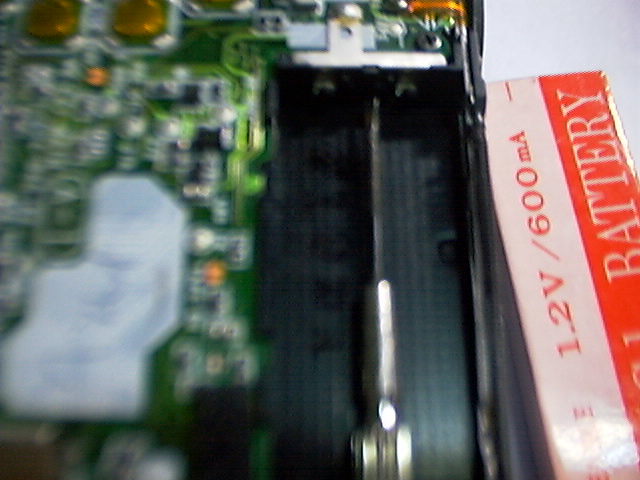

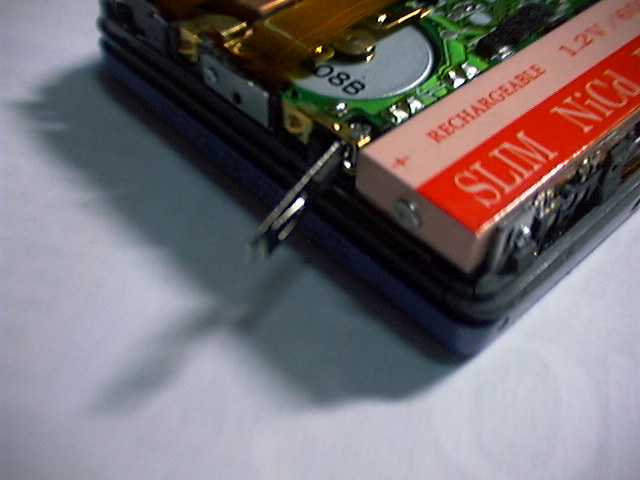

結局、電池の緩みと判断し、電池接触部分の金具を引き出すことに 画像中央縦のドライバー先端の両脇にある金属金具２ヶ所を少し引っ張りだす こちらはマイナス側	反対のプラス側部分の金具も引っ張る 電池が接触する部分を少し磨き、画面中央に飛び出している金具の中央を少し引き上げる 接触が良くなればＯＫ
修理完了

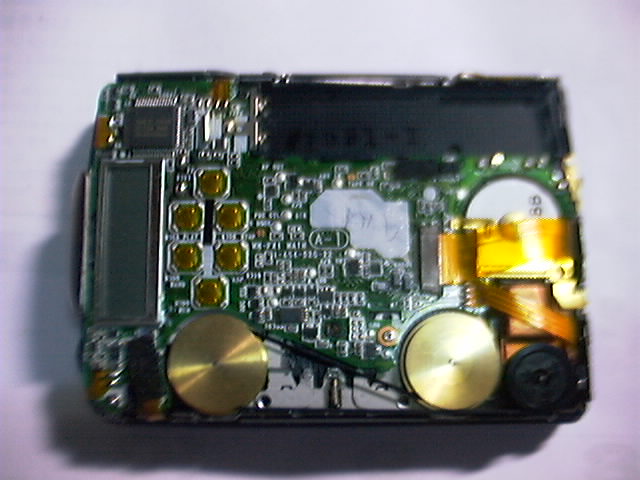

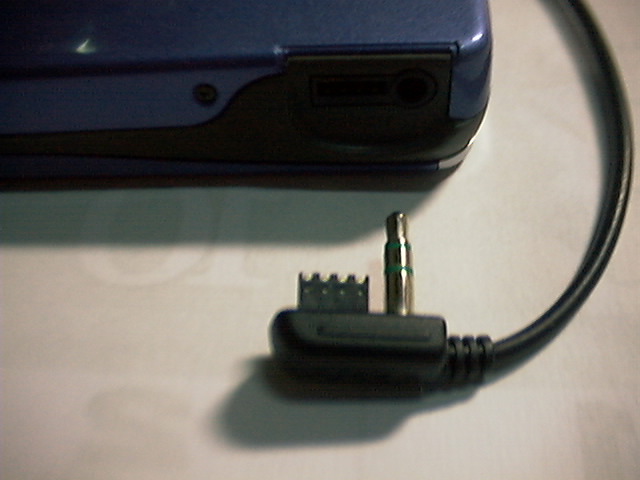

修理完了 内部の全体画像 モーターからゴムベルトで回転部分に動力を伝えているのがわかる	リモコン・イヤホンのジャック部分 各種操作やリモコンの液晶表示を実現するため、特殊なジャックを使用している
雑感
ＡＭ・ＦＭラジオ（ＴＶ音声１ＣＨ〜１２ＣＨの ＶＨＦ波受信）内蔵、オートリバース、ＤＯＬＢＹ　ＮＲ、単三１本（１．５Ｖ） orニッカドガム電池（１．２Ｖ）で動作、ソフトケース付きだったが、電池ケー ス・説明書・ガム電池・充電器・箱等は無かった。 ハードオフで購入し、夏目先生２人＋税でした。　１台所有していたのだが、リ モコンにも液晶表示が付いていたので、これも衝動的に飼ってしまいました。　 画像にはありませんが、黒い巾着袋のケース？が付いていた。　ガム電池は無か ったが、画像に写っている赤色のニッカド電池を秋葉原の秋月電子で２本３８０ 円で購入して使っている。 便利なのは、ラジオ周波数のオート選局で、ボタンを押すだけで受信できた周波 数をメモリに書き込みしてくれる。　カセットは、まだ使った事は無いのだが、 ラジオとしてだけでも十分に機能してくれる。　電池ケースも特殊な構造で、Ｗ Ｍ−ＦＸ７０の物では代用出来なかったので付属して欲しかった（泣）。 これで、メインのラジオがＷＭ−ＦＸ７０からこのＷＭ−ＦＸ１に戻ることにな りそうだ。
